2024-11-26

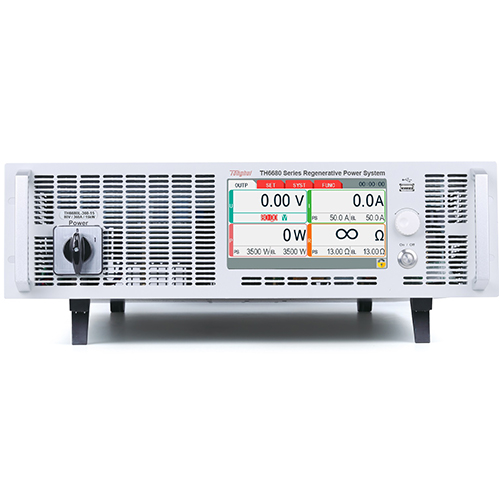

TH6600L可編程回饋式大功率直流電子負載是一款功能強大、結構緊湊的電子負載設備，適用於多種測試場景和應用需求。以下是對其具體參數的詳細分析：
一、基本特性
★功能集成：TH6600L在3U的體積內集成了一台大功率的電子負載，功能強大且能量能高效回饋到電網，節約能源。
★工作模式：該設備既可用作電子負載，也可用作雙向直流電源（部分型號），兩種模式可以自動轉換，相當於1台電源+1台負載。
★能量回饋：作為負載時，具有回饋式能量吸收功能，能量回饋效率高，可將電能直接返回用電網絡後直接利用，而非普通電源一樣直接以熱能消耗。
二、主要技術參數
1. 輸入參數
★功率範圍：TH6600L係列提供了多種功率等級的型號，如TH6680L-120-05（0-5kW）、TH6680L-240-10（0-10kW）、TH6680L-360-15（0-15kW）等，用戶可以根據測試需求選擇合適的型號。
★電壓範圍：各型號電壓範圍均為0-80V，滿足大多數測試場景的需求。
★電流範圍：各型號電流範圍不同，如TH6680L-120-05的電流範圍為0-120A，TH6680L-240-10的電流範圍為0-240A，TH6680L-360-15的電流範圍為0-360A。
2. 內阻參數
★內阻範圍：各型號內阻範圍不同，如TH6680L-120-05的內阻範圍為0.02-25Ω，TH6680L-240-10的內阻範圍為0.01-13Ω，TH6680L-360-15的內阻範圍為0.006-10Ω。
★設定值解析度：各型號電壓、電流、功率和內阻的設定值解析度均為高精度，確保測試結果的準確性。
★回讀值解析度：與設定值解析度相同，各型號電壓、電流、功率和內阻的回讀值解析度也均為高精度。
3. 精度參數
★設定值精度：在25℃±5℃的環境下，各型號電壓、電流、功率和內阻的設定值精度均達到高標準，確保測試結果的穩定性和可靠性。
★回讀值精度：同樣在25℃±5℃的環境下，各型號電壓、電流、功率和內阻的回讀值精度也均達到高標準。
4. 其他參數
★紋波與噪聲：在20Hz-2MHz的頻率範圍內，各型號差模電流的紋波與噪聲均控製在較低水平。
★遠程感測補償：各型號均具備遠程感測補償功能，確保測試結果的準確性。
★能量回饋效率：各型號能量回饋效率均較高，如TH6680L-360-15的能量回饋效率可達92.5%以上，大大降低了用戶的用電成本。
★體積與重量：各型號外殼尺寸均為430×133×703.5mm（WxHxD），整體尺寸為483×133×793.5mm（WxHxD），重量根據功率等級不同而有所差異，如TH6680L-120-05的淨重為18.5kg，TH6680L-240-10的淨重為25.5kg，TH6680L-360-15的淨重為32.5kg。
型號 | TH6680L-120-05 | TH6680L-240-10 | TH6680L-360-15 | |
額定輸入 | 功率 | 0-5kW | 0-10kW | 0-15kW |
電壓 | 0-80V | 0-80V | 0-80V | |
電流 | 0-120A | 0-240A | 0-360A | |
內阻 | 0.02-25Q | 0.01-13Q | 0.006-100 | |
設定值解析度 | 電壓 | 10mV | 10mV | 10mV |
電流 | 0.1A | 0.1A | 0.1A | |
功率 | 1W | 1W | 1W | |
內阻 | 0.001Q | 0.001Q | 0.001Q | |
回讀值解析度 | 電壓 | 10mV | 10mV | 10mV |
電流 | 0.1A | 0.1A | 0.1A | |
功率 | 1W | 1W | 1W | |
內阻 | 0.0010 | 0.0010 | 0.0010 | |
設定值精度 12月(25℃±5℃) | 電壓 | s0.1%FS | s0.1%FS | s0.1%FS |
電流 | s0.2%FS | s0.2%FS | s0.2%FS | |
功率 | ≤1%FS | s1%FS | ≤1%FS | |
內阻 | ≤最大阻值的1%±1%最大電流 | |||
回讀值精度 12月(25℃±5℃) | 電壓 | s0.2%ES | ≤0.2%FS | s0.2%FS |
電流 | s0.2%ES | ≤0.2%FS | s0.2%FS | |
功率 | s1%FS | s1%FS | s1%FS | |
內阻 | ≤最大阻值的1%±1%最大電流 | |||
紋波與噪聲 (20Hz-2MHz) | 差模電流 | ≤80mArms | ≤160mArms | ≤240mArms |
遠程感測補償 | s0.5%FS | |||
能量回饋效率 | s93% | |||
體積和重量 | 外殼尺寸 (WHxD)mm | 430×133×703.5 | ||
整體尺寸 (WHxD)mm | 483×133×793.5 | |||
重量(淨重) | 18.5kg | 25.5kg | 32.5kg | |
供電電源 | 342VAC-528VAC,44-66Hz | |||
三、功能特點
★可編程性：TH6600L係列電子負載支持可編程功能，用戶可以通過前麵板設置或通過上位機、USB接口導入LIST生成波形，實現複雜的測試需求。
★波形生成：內置函數發生器，可以自由產生任意波形，滿足多種測試場景的需求。
★快速響應：輸出和吸收電流時可快速無縫切換，有效避免電壓或電流過衝，適用於電池、電池封裝以及電池保護板等儲能設備測試。
★雙象限功能：在源模式時，為一台獨立且具有強大功能的電源；在匯模式時，為一台獨立的回饋式負載。
★高效節能：能量回饋效率高，可將電能直接返回用電網絡後直接利用，避免了熱能消耗帶來的儀器大體積、大熱量以及為散發熱量而使用空調或其他製冷係統帶來的費用支出。
四、應用領域
TH6600L可編程回饋式大功率直流電子負載適用於多種測試場景和應用領域，如電動汽車用電機、控製器、電動汽車動力總成係統等領域產品測試；電池、電池封裝以及電池保護板等儲能設備測試；以及教學實驗室、LED測試等場景。
TH6600L可編程回饋式大功率直流電子負載是一款功能強大、結構緊湊、測試穩定且操作簡單的電子負載設備。其高精度、高能量回饋效率以及可編程性等特點使得它在多種測試場景和應用領域中具有廣泛的應用前景。
