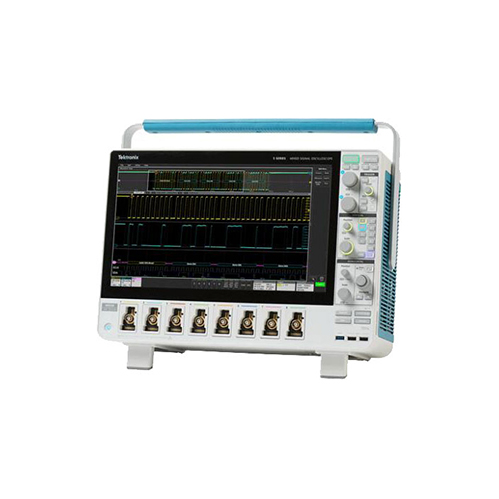

Tektronix泰克MSO58B示波器是一款高性能混合信號示波器，支持高達6GHz（也有說法為350MHz\~2GHz）的帶寬和6.25GS/s的采樣率，具備8個模擬通道和最多64個數字通道（可選）。它配備了先進的波形分析工具和豐富的觸發功能，能夠準確捕捉和分析高速信號。MSO58B示波器還提供直觀的用戶界麵和多種數據導出方式，方便用戶進行數據分析和存儲，廣泛應用於電子、通信和計算機等領域。以下是對MSO58B示波器垂直係統的詳細介紹：

一、垂直係統概述

垂直係統是指數字示波器用於測量和顯示信號電壓幅度的部分，它決定了示波器能夠捕捉到的信號細節和精度。MSO58B示波器的垂直係統采用了先進的技術和設計，能夠提供高分辨率、高帶寬和高動態範圍的測量能力，從而滿足各種複雜信號的測量需求。

二、垂直係統的主要組成

1、垂直放大器：

   垂直放大器是垂直係統的核心部件，負責將輸入信號放大到適當的幅度，以便在示波器的屏幕上清晰顯示。MSO58B示波器的垂直放大器具有高帶寬和低噪聲的特點，能夠準確捕捉和放大高速、微弱信號。

   垂直放大器的增益是可調的，用戶可以根據需要選擇合適的增益值來適應不同幅度的信號。增益的調整範圍通常很大，可以覆蓋從微小信號到高幅值信號的測量需求。

2、輸入耦合方式：

   輸入耦合方式決定了示波器如何接收輸入信號。MSO58B示波器提供了多種輸入耦合方式，如直流（DC）耦合、交流（AC）耦合和高阻抗耦合等。

   DC耦合允許信號中的直流成分通過，適用於需要測量直流電壓或直流偏置信號的場合。AC耦合則濾除信號中的直流成分，隻允許交流成分通過，適用於測量交流信號的場合。高阻抗耦合則適用於測量高頻信號，以減少探頭對信號的影響。

3、垂直分辨率：

   垂直分辨率是指示波器能夠區分的最小電壓變化量。MSO58B示波器具有高達12位的垂直分辨率，能夠顯示非常細微的信號變化，從而提高測量的精度和準確性。

   高分辨率使得MSO58B示波器能夠捕捉到更多的信號細節，特別是在測量微弱信號或複雜波形時，高分辨率的優勢更加明顯。

4、垂直偏移調整：

   垂直偏移調整是指用戶可以通過示波器的控製麵板或軟件界麵來調整波形在屏幕上的垂直位置。這個功能使得用戶可以方便地將波形調整到屏幕的中心位置或其他合適的位置，以便更好地觀察和分析信號。

三、垂直係統的性能特點

1、高帶寬：

   MSO58B示波器的垂直係統具有高達500MHz（也有說法為350MHz\~2GHz可升級）的帶寬，能夠準確捕捉和顯示高速信號的細節。高帶寬使得示波器能夠應對現代電子係統中日益增加的高速信號測量需求。

2、高分辨率：

   如前所述，MSO58B示波器具有12位的垂直分辨率，能夠顯示非常細微的信號變化。高分辨率使得示波器在測量微弱信號或複雜波形時具有更高的精度和準確性。

3、高動態範圍：

   動態範圍是指示波器能夠測量的最大信號幅度與最小可分辨信號幅度之比。MSO58B示波器的垂直係統具有高動態範圍，能夠同時測量和顯示大幅度和小幅度的信號，而不會發生信號失真或飽和現象。

4、低噪聲：

   噪聲是影響示波器測量精度的重要因素之一。MSO58B示波器的垂直係統采用了低噪聲設計，能夠有效地降低係統噪聲和外界幹擾對測量結果的影響。低噪聲使得示波器在測量微弱信號時具有更高的信噪比和更好的測量穩定性。

5、靈活的輸入耦合方式：

   MSO58B示波器提供了多種輸入耦合方式，如DC耦合、AC耦合和高阻抗耦合等。這些耦合方式的選擇使得示波器能夠適應不同信號的測量需求，提高測量的靈活性和準確性。

四、垂直係統的應用場景

1、高速數字電路測試：

   在高速數字電路測試中，MSO58B示波器的高帶寬和高分辨率使得它能夠準確捕捉和顯示高速數字信號的細節，如上升時間、下降時間、過衝和回跳等。這對於評估數字電路的性能和穩定性具有重要意義。

2、模擬電路測試：

   在模擬電路測試中，MSO58B示波器的高動態範圍和低噪聲特性使得它能夠準確測量模擬信號的幅度、頻率和相位等參數。這對於模擬電路的設計、調試和優化具有重要意義。

3、電源完整性測試：

   電源完整性測試是評估電源係統性能的關鍵環節之一。MSO58B示波器的高帶寬和高分辨率使得它能夠準確測量電源係統的輸出電壓、紋波和噪聲等參數，從而評估電源係統的穩定性和可靠性。

4、汽車電子測試：

   在汽車電子測試中，MSO58B示波器的高帶寬和低噪聲特性使得它能夠準確測量汽車電子係統中的各種傳感器和執行器的信號。這對於汽車電子係統的設計和調試具有重要意義。

5、通信係統測試：

   在通信係統測試中，MSO58B示波器的高帶寬和高分辨率使得它能夠準確捕捉和顯示通信信號的細節，如信號的幅度、頻率、相位和調製方式等。這對於通信係統的性能評估和故障排查具有重要意義。

五、垂直係統的維護與保養

1、定期校準：

   校準是確保示波器測量精度和準確性的重要手段。用戶應定期對MSO58B示波器進行校準，以確保其垂直係統的性能和參數符合標準要求。

2、保持清潔：

   用戶應定期清潔MSO58B示波器的外殼和內部部件，以去除灰塵和汙垢等雜質。這有助於保持示波器的性能和穩定性，並延長其使用壽命。

3、避免過載：

   用戶在使用MSO58B示波器時，應避免將過大或過小的信號直接輸入到示波器中，以免對垂直係統造成過載或損壞。如果需要測量過大或過小的信號，可以使用適當的衰減器或放大器來調整信號的幅度。

4、注意使用環境：

   用戶在使用MSO58B示波器時，應注意使用環境的影響。避免將示波器放置在高溫、潮濕或強磁場等惡劣環境中，以免影響其性能和穩定性。

MSO58B示波器的垂直係統是其核心組成部分之一，具有高帶寬、高分辨率、高動態範圍和低噪聲等顯著特點。在各種應用場景中，垂直係統都發揮著重要作用，為用戶提供準確、可靠的測量和分析結果。為了確保垂直係統的性能和穩定性，用戶需要定期進行維護和保養工作，並注意使用環境的影響。
